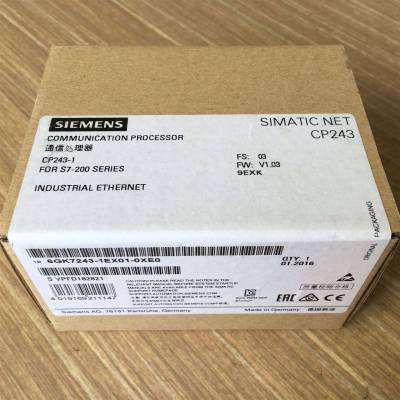

西门子网络模块CP 243-1
通信处理器 CP 243-1，用于将 SIMATIC S7-22X 连接至 工业以太网； FTP 客户端通信； HTTP 服务器；FTP 服务器； E-mail客户端

1.    CP 243-1 通信处理器用于将 S7-200 连接到工业以太网并具有以下特性：

将 CPU S7-200 连接到工业以太网上
1 个 RJ45 接口，10/100 Mbit/s 全双工/半双工连接，带自适应/自协商和自动切换功能
通信服务：
与 PG/OP 进行通信
与 S7 进行通信
在工业以太网上可使用 STEP 7 Micro/WIN 进行组态、远程编程和服务 (程序上传和下载，状态)
在工业以太网上可实现 CPU/CPU 通信 (客户端 + 服务器，8 个 S7 连接 + 1 个 PG 连接)
IT 通信
提供 Web 功能
提供电子邮件功能
提供 FTP 客户端功能，用于程序控制的数据通信 (如：DOS、UNIX、Linux 或嵌入式系统)
FTP 服务器
一台 S7 OPC 服务器，可实现在 PC 应用中对 PLC 数据进行进一步处理
在该产品升级的过程中，实现了以下功能改进：
  1) 现在可通过 SMTP-Auth 进行电子邮件的验证发送

  2) 可通过 DHCP (先前是 BOOTP) 自动获取 IP 地址

可通过 Micro/WIN V4.0.8 对 CP 243-1 进行组态。由于其兼容性的原因，也可使用 V3.2.3 或更高版本进行组态。然而，在这种情况下，不能提供上述的功能改进。

2.   应用目标     西门子网络模块CP 243-1

CP 243-1 通信处理器可用于将 S7-200 连接到工业以太网上。
带有 STEP 7-Micro/WIN 的 SIMATIC 可以在工业以太网上进行组态、远程编程和诊断。
带有 CP 243-1 的 S7-200 控制器可与工业以太网上的其它 S7 控制器进行数据交换。
可使用 Web 技术实现简单的可视化，并提供电子邮件发送和文件处理 (FTP) 功能。通过 CPU 可对 CP 243-1 的文件系统进行管理。该文件系统服务可用作大容量存储设备、交叉系统计算机链接，以及用于存储 HTML 页面和 Java 小应用程序。CP 243-1 的大文件系统，除了存储 HTML 页面之外，还可以存储机器文档或用户手册。
使用路由器可通过diàn huà线或因特网访问分布在各处的工厂，并在 Web 浏览器支持下完成简单的诊断、发信号或用户功能。CP 243-1 特别适用于工厂车间，在这些车间中如果使用 PC 进行yǒng jiǔ监控，则成本非常高。
PC 应用程序可通过 S7 OPC 服务器访问 S7-200 的数据。这样，可方便地归档过程数据，或作进一步处理。
