| 是否进口否 | 产地德国 |
| 加工定制否 | 品牌Siemens/西门子 |
| 型号6GK7343-1EX30-0XE0 | 产品名称通信处理器CP343 |
| 适用范围0 | 货号6GK7343-1EX30-0XE0 |
| 用途网络通信 | 产品认证CE |
| 特色服务保质期一年 | 订货号6GK7343-1EX30-0XE0 |
| 最小包装数1 | 物料编号012 |
| 是否跨境货源否 |
展开

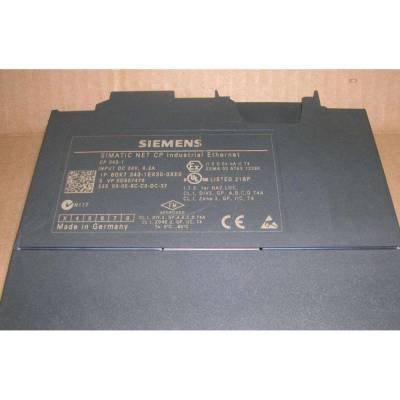

西门子通信处理器 CP343-1 6GK7343-1EX30-0XE0
公司部分产品系列视频
商品简介：
CP343-1通过集成 2 端口实时交换机，非常适用于具有总线形拓扑结构的网络 带PROFINET 现场设备与工业以太网的连接 通过连接为一个 PROFINET IO Device，SIMATIC S7-300 和其它可编程控制器之间的数据交换快速、容易。 利用开放式通讯通过 SIMATIC S7-300 的集成，可保护现有工厂系统的*** 安全性：通过面向设备的 IP 地址列表，无需更改密码，即可实现保护 利用 TCP/IP 的 WAN 特性，通过电话网络 （如 ISDN），就可以实现远地编程 无需使用 STEP 7 即可调整系列机器的固有 IP 参数 通过 NTP 或 SIMATIC 程序实现工厂范围内的时钟同步 通过自由的用户数据报文协议（UDP）连接或多点传送功能实现多用户访问。 利用对方系统中的接口，不用 RFC1006 也是可能的。 单宽型式，可节省一个插槽 借助于集成的 Autocrossover 功能，可使用非交叉电缆。
详细描述：
SIMATIC S7-300/SINUMERIK 840D powerline 与工业以太网的连接
2 个 RJ45 10/100 Mbit/s 全/半双工接口，带有自感应/自动协商和自动交叉功能
集成式 2 端口实时交换器 ERTEC
多协议，可以运行 ISO,TCP 与 UDP 传输协议和 PROFINET I/O
可调节的 Keep Alive 功能
通讯服务：
开放式通讯 (ISO、TCP/IP 和 UDP)
PROFINET IO 控制器或 PROFINET IO 设备
编程器/操作面板通讯：通过 S7 路由的交叉网络
S7 通讯 (客户机，服务器，多路复用技术)
用于 UDP 的多点传送
通过 DHCP、简单的 PC 工具或通过程序块（例如 HMI）进行 IP 地址分配
通过可组态的访问列表进行访问保护
通过工业以太网进行远程编程与初始调试
使用 STEP 7 组态
通过以太网，使用 NTP 或 SIMATIC 程序自动设置 CPU 时钟
IT通讯
Web 功能
通过 SNMP （MIB2 诊断信息）可集成到网络管理系统
使用 web 浏览器，诊断 STEP 7
订货号 | 6GK7 343-1EX30-0XE0 |
产品类型描述 | CP 343-1 |
传输速率 | |
接口1 的传输速率 | |
| 10 Mbit/s |
| 100 Mbit/s |
接口 | |
电气连接形式 | |
| 2 x RJ45 (TP) |
| 2 针插入式端子条 |
电源 | |
电源类型 | DC |
电源 | 24 V |
| 20 % |
| 15 % |
电流消耗 | |
电流消耗 | |
| 200 mA |
| - |
| 200 mA |
功耗 | |
功耗 | 5,8 W |
允许环境条件 | |
环境温度 | |
| 0 … +60 °C |
| -40 … +70 °C |
| -40 … +70 °C |
工作期间相对湿度***大25 °C | 95 % |
设计、尺寸和重量 | |
模板结构 | S7-300 紧凑型模块，单宽 |
| 40 mm |
| 125 mm |
| 120 mm |
净重 | 220 g |
性能数据 | |
开放式通讯 | |
通过 SEND/RECEIVE 块进行开放式通讯的连接数，***大值1) | 16 |
多点传送站数 | 16 |
数据量作为通过 SEND/RECEIVE 功能块进行的开放式通讯的有用数据 | |
| 8 KB |
| 8 KB |
| 8 KB |
| 2 KB |
S7 通讯 | |
S7 通讯可以连接的***大数量 | 16 |
编程器/OP 通讯 | |
OP 连接 S7 通讯允许的***大连接数量 | 16 |
多协议运行 | |
多协议操作中的有源连接数量 | 32 |
性能数据，作为 PN IO 控制器时的 PROFINET 通讯 | |
可以作为 PROFINET IO 控制器操作的 PN IO 设备数量 | 32 |
数据量 | |
| 1024 字节 |
| 1024 字节 |
| 240 字节 |
| 240 字节 |
性能数据，作为 PN IO 设备时的 PROFINET 通讯 | |
数据量 | |
| 512 字节 |
| 512 字节 |
| 240 字节 |
| 240 字节 |
| 240 字节 |
每台 PROFINET 设备的子模块数量 | 32 |
组态 | |
全功能范围 STEP 7 V5.4 或更高版本的组态软件 | √ |
也是 S5 兼容的通讯
总线形结构 CP 343-1，带集成***交换机，作为 PROFINET IO 控制器或 IO 设备
上位网络与 PROFINET IO 控制器 CP 343-1 的接口
连接到上层网络和基于PC的系统
概述
全模块化连接模块是 SIMATIC S7-300/400 的标准连接模块，其作用在于保证外围设备方便、快捷、准确地连接到 SIMATIC S7-300/400 上。
优势
前连接器模块、连接电缆和连接模块插入方便。
快速和***布线
前连接器模块或数字和模拟信号连接模块可连接电源电压。
减少了配线错误，增强了机柜布线的条理性
数字信号通过单字节或双字节分配。
可以单独更换每个部件。
每条电缆的长度可进行配置，不必截断，或者直接使用预装电缆。
